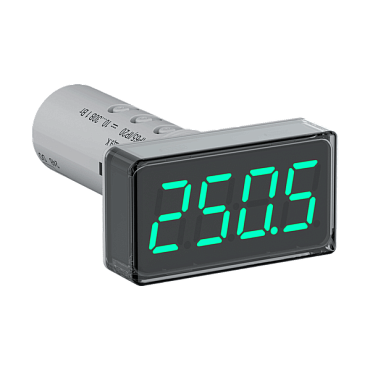

ОВЕН ИТП-11 - индикатор токовой петли

Измеритель-индикатор технологических параметров ИТП-11 предназначен для измерения сигнала тока 4…20 мА и отображения его в процентах или физических величинах по выбору пользователя.

Устройство обеспечивает оперативный визуальный контроль параметров, отображая их на двухцветном индикаторе в зависимости от события: зеленый цвет – норма, красный цвет – авария. При выходе измеренного значения за критическую зону устройство автоматически оповещает миганием индикации.

Благодаря компактным размерам корпуса прибор легко монтируется в отверстие светосигнальной арматуры на двери шкафа автоматики или на пульт управления в диспетчерской.

Измеритель ИТП-11 применяется для контроля основных параметров: температуры, давления, влажности, концентрации. А также подходит для мониторинга вспомогательных параметров, таких как мощность сигнала от контроллера или положение задвижки.

Преимущества ОВЕН ИТП-11

Измерение и питание
От токовой петли 4…20 мА

Удобный монтаж
В отверстие диаметром 22 мм, на стену, на DIN-рейку, на трубу

Сертификация во ФГИС АРШИН
Устройство имеет сертификат средства измерения и выпускается с первичной поверкой

Степень защиты
IP65 со стороны лицевой панели

Возможности ОВЕН ИТП-11
Отображение токового сигнала 4...20 мА от датчиков, регуляторов, программируемых реле, контроллеров и частотных преобразователей
Вывод данных по выбору пользователя: в процентах или физических величинах
Входной сигнал с цифровой фильтрацией для снижения помех и повышения точности отображения
Автоматический расчет квадратного корня для линеаризации выходного сигнала, что важно при работе с расходомерами и другими нелинейными датчиками
Подключение через microUSB для настройки в Owen Configurator
Монтаж щитового прибора с помощью съемных винтовых клемм
Функциональная схема ИТП-11
Примеры применения



Индикация параметра датчика температуры
Индикация положения клапана в процентах



Индикация параметров датчика давления, влажности и уровня на вход контроллера

Схемы подключения
Схемы подключения ИТП-11.Щ9




Подключение ИТП-11 к пассивному источнику 4...20мА
Подключение ИТП-11 к активному источнику 4...20мА
Подключение нескольких ИТП-11 к пассивному источнику 4...20мА

Схемы подключения ИТП-11.Н3




Подключение ИТП11.Н3 справа
Подключение ИТП11.Н3 слева Сквозное подключение ИТП11.Н3 (на выбор - к клеммам 1, 4 или 2, 3)



Работа индикации



ИТП-11 обеспечивает индикацию состояния измеряемой величины с помощью автоматической смены цвета дисплея. Цвет индикатора меняется в зависимости от значения параметра, чтобы оператор мог мгновенно определить критичность показаний. Смена цвета происходит при выходе значения измеряемой величины за пределы диапазона SP.Lo…SP.Hi. При условии активации данной функции параметром d.Col.

Габаритные и установочные размеры



Габаритные размеры ИТП-11.Щ9
Установочные размеры ИТП-11.Н3



Габаритные размеры ИТП-11.Н3
