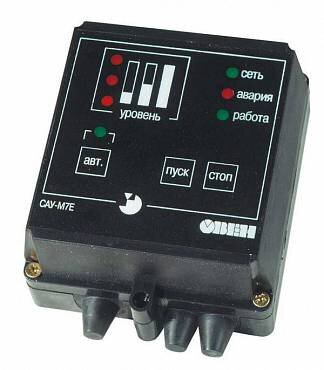

ОВЕН САУ-М7Е - сигнализатор контроля уровня жидких и сыпучих сред с дистанционным управлением

Прибор САУ-М7Е обеспечивает контроль уровня жидких или сыпучих материалов в резервуаре. Может управлять заполнением, осушением или поддержанием уровня в отопительных котлах, водонапорных башнях, зернохранилищах и т.п.

Функциональные возможности САУ-М7Е
Контроль уровня жидких или сыпучих материалов по трем датчикам
Подключение датчиков уровня широкого спектра: кондуктометрических, поплавковых, бесконтактных выключателей, герконы или сухие контакты и др.
Питание активных датчиков осуществляется от встроенного в прибор источника постоянного тока напряжением 12 В или от внешнего блока питания.
Работа в режиме заполнения или опорожнения резервуара
Ручной или автоматический режим управления электроприводом исполнительного механизма (насоса, транспортера, электромагнитного клапана и т. п.)
Аварийная сигнализация о превышении заданного уровня
Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)

Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.

Функциональная схема САУ-М7Е




Контроль уровня осуществляется при помощи трех датчиков, которые устанавливаются пользователем в резервуаре на заданных по условиям технологического процесса отметках: нижней, промежуточной, верхней.

Основными элементами прибора САУ-М7E являются:

3 входных компаратора, предназначенных для обработки сигналов датчиков уровня;
регулятор чувствительности, изменяющий уровень опорных сигналов компараторов (для кондуктометрических датчиков);
коммутаторы, определяющие режимы работы прибора;
блок логики, формирующий сигналы управления выходным реле РАБОТА;
выходные электромагнитные реле ВЕРХ и РАБОТА, управляющие исполнительными механизмами.
Режимы работы САУ-М7Е

Управление реле РАБОТА может осуществляться в ручном или автоматическом режимах.



В ручном режиме управление производится по командам от кнопок «ПУСК» и «СТОП», независимо от состояния датчиков. Действие кнопок при необходимости можно заблокировать.

В автоматическом режиме управление осуществляется по сигналам датчиков уровней, в соответствии с заданным алгоритмом. Возможны следующие алгоритмы работы:

заполнение резервуара по гистерезисному закону (реле включается после размыкания датчика нижнего уровня, а выключается только при замыкании датчика промежуточного уровня);
опорожнение резервуара по гистерезисному закону (реле включается после замыкания датчика промежуточного уровня, а выключается только при размыкании датчика нижнего уровня);
заполнение резервуара без гистерезиса (реле включается после размыкания датчика нижнего уровня, а выключается при его замыкании);
опорожнение резервуара без гистерезиса (реле включается после замыкания датчика нижнего уровня, а выключается при его размыкании).
