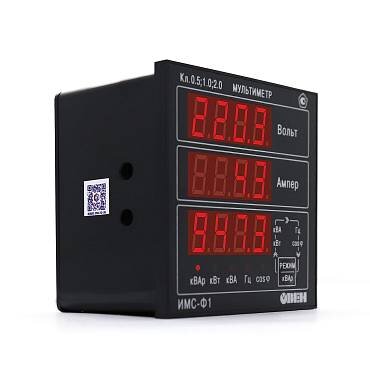

ОВЕН ИМС-Ф1 - мультиметр

ИМС-Ф1 позволяет измерять параметры электрических сетей питания как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства.

Функции ИМС-Ф1:
Измерение напряжения в сети (U, В)
Измерение тока в сети (I, А)
Измерение полной мощности (P, Вт)
Измерение активной мощности (S, ВА)
Измерение частоты питающей сети (F, Гц)
Измерение коэффициента мощности (COS Ф)
Отображение измеренных величин на 3-х индикаторах: на 1-м напряжение, на 2-ом ток; на 3-м на выбор, путем нажатия кнопки (Р, S, F или COS Ф)
Аварийное сообщение при выходе измеряемого сигнала за верхнюю границу
Преимущества ИМС-Ф1:
Высокая точность измерений. Погрешность измерений составляет не более 0,1%
Широкий диапазон температур эксплуатации: от -20 до +50оС
Высокая надежность. Соответствуют требованиям ГОСТ Р 51522-99 по электромагнитной совместимости
Большой срок службы. Срок службы не менее 10-ти лет
Внесены в Государственный реестр средств измерений
Минимальные габариты
Высокая скорость измерения. Время опроса не более 1 сек
Простота в эксплуатации. Не требуют настроек, откалиброваны на заводе изготовителе
Прибор ИМС-Ф1 способен измерять напряжение от 4В до 400В как с прямым подключением, так с использованием трансформаторов. Измерение переменного тока, действующего значения, напрямую - до 5 А, с использованием трансформаторов - до 1000 А. Далее по измеренным значениям идет вычисление активной мощности, реактивной и полной, а также частоты сети и коэффициента мощности (cos φ).


Функциональная схема ИМС-Ф1

Функциональная схема мультиметра ИМС-Ф1




Схема подключения ИМС-Ф1 с трансформатором и без
