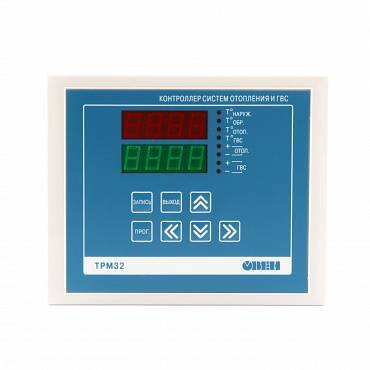

ОВЕН ТРМ32 - контроллер для регулирования температуры в системах отопления и горячего водоснабжения

Промышленный контроллер ОВЕН ТРМ32 предназначен для контроля и регулирования температуры в тепловых пунктах.

Промышленный контроллер ОВЕН ТРМ32 предназначен для контроля и регулирования температуры в контурах отопления и горячего водоснабжения.

Этот прибор для регулирования температуры в системах отопления выпускается в щитовом корпусе типа Щ4 (ТРМ32-Щ4.03) или типа Щ7 (ТРМ32-Щ7.ТС), степень защиты со стороны лицевой панели IP54.


При работе в составе системы прибор контролирует температуру наружного воздуха (Тнаруж), температуру воды в контурах отопления (Тотоп) и горячего водоснабжения (Тгвс), а также температуру обратной воды (Тобр), возвращаемой в теплоцентраль с помощью стандартных датчиков тепловых узлов: Термопреобразователи сопротивления. По результатам измерений прибор формирует сигналы управления двумя запорно-регулирующими клапанами (КЗР): Запорно-регулирующая арматура, один из которых служит для поддержания заданной температуры в контуре отопления, а другой – в контуре горячего водоснабжения.



Схема системы отопления и ГВС

Функциональные возможности ОВЕН ТРМ32

Поддержание температуры в системе отопления согласно отопительному графику
Поддержание постоянной заданной температуры в контуре горячего водоснабжения (ГВС)
Защита системы отопления от превышения температуры обратной воды (защита от «перетопа»)
Переключение режимов «день/ночь» для экономии теплоресурсов
Регистрация данных на ЭВМ по интерфейсу RS-485 для диспетчеризации и удаленного контроля системы
Особенности ОВЕН ТРМ32

В зависимости от модификации к прибору подключаются различные типы датчиков:

Исполнение ТРМ32-Щ4.01 – подключение ТС с R0 = 50 Ом в корпусе Щ4:

− ТСМ Cu50 (α = 0,00426 °С -1 ) (заводская установка);

− ТСМ 50М (α = 0,00428 °С -1 );

− ТСП 50П (α = 0,00385 °С -1 );

− ТСП 50П (α = 0,00391 °С -1 ).

Исполнение ТРМ32-щ4.03 – подключение ТС с R0 = 100 Ом в корпусе Щ4:

− ТСМ Cu100 (α = 0,00426 °С -1 ) (заводская установка);

− ТСМ 100М (α = 0,00428 °С -1 );

− ТСП 100П (α = 0,00385 °С -1 );

− ТСП 100П (α = 0,00391 °С -1 ).

Исполнение ТРМ32-щ7.ТС – подключение ТС с R0 = 100 Ом и 50 Ом в корпусе Щ7:

− ТСМ Cu50 (α = 0,00426 °С -1 ) (заводская установка);

− ТСМ 50М (α = 0,00428 °С -1 );

− ТСП Pt50 (α = 0,00385 °С -1 );

− ТСП 50П (α = 0,00391 °С -1 );

− ТСМ Cu100 (α = 0,00426 °С -1 );

− ТСМ 100М (α = 0,00428 °С -1 );

− ТСП Pt100 (α = 0,00385 °С -1 );

− ТСП 100П (α = 0,00391 °С -1 ).

Схема подключения ТРМ32-Щ4


Схема подключения ТРМ32-щ7




Назначение погодного регулятора ОВЕН ТРМ32

Прибор ОВЕН ТРМ32 предназначен для автоматического управления в системах отопления и ГВС жилых домов. Регулятор монтируется в тепловом пункте и управляет регулирующими клапанами. Он измеряет следующую температуру:

воздух (уличный датчик)

теплоноситель («прямая» и «обратная» вода)

ГВС (горячая вода)

Функциональные возможности ОВЕН ТРМ32

Регулирование нагрева теплоносителя по отопительному графику;

Защита от «перетопа» - превышения температуры «обратной» воды;

Режимы «день»/ «ночь» - снижение тепла в отопительной системе в ночное время и на выходных (за счет чего достигается экономия средств)

Поддержание температуры горячей воды на постоянном уровне

Диспетчеризация – передача текущих параметров в диспетчерский пункт (оперативное реагирование на нештатные ситуации).

Монтаж прибора ОВЕН ТРМ32 на объекте

Устройство имеет щитовой корпус для установки на дверцу или стенку шкафа автоматизации. Перед монтажом следует подготовить место и вырезать отверстие под размеры прибора:




Подключение датчиков и исполнительных устройств производится по схеме:
