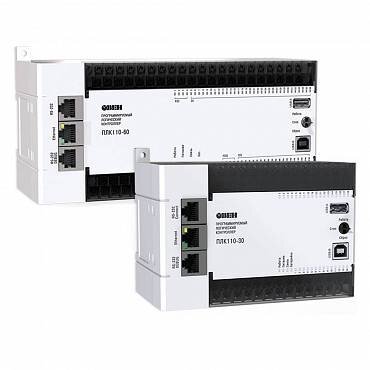

ОВЕН ПЛК110 [М02] - контроллер для средних систем автоматизации с DI/DO (Модифицированный 02)

ОВЕН ПЛК110 [М02] –  это продвинутая серия программируемых моноблочных контроллеров, спроектированная с целью автоматизации средних систем. Эти устройства идеально подходят для реализации систем автоматизации среднего уровня и для организации распределенных систем управления.
Программируемый логический контроллер ПЛК110 зарекомендовал себя как оптимальное решение для создания эффективных и современных систем диспетчеризации, поддерживающих как проводные, так и беспроводные технологии передачи данных.

В состав серии ПЛК110 входят различные модели, такие как ПЛК110-30, ПЛК110-32, ПЛК110-60 и ПЛК160. Все эти контроллеры разрабатываются с учетом строгих стандартов, реализуя требования ГОСТ Р 51840-2001 (IEC 61131-2), что обеспечивает их высокую аппаратную надежность и долговечность в эксплуатации.

Замечательно, что контроллеры из серии ОВЕН ПЛК110 и ПЛК160 сертифицированы по классу А в соответствии с ГОСТ Р 51522-99 (МЭК 61326-1-97) и соответствуют нормам ГОСТ Р 51841-2001 в области электромагнитной совместимости. Эти свойства были подтверждены в ходе многократных испытаний, что подчеркивает постоянную надежность и качество данных устройств.

Контроллеры ОВЕН ПЛК110 предназначены для эффективного решения задач автоматизации и управления, что делает их идеальными для интеграции в разнообразные промышленные и производственные процессы. Они способны стать ключевыми элементами в системах управления, обеспечивая стабильную и качественную работу. Беспроводные технологии гарантируют гибкость в организации сети, а возможность применения в распределенных системах подчеркивает их универсальность и адаптивность к современным требованиям автоматизации.

Рекомендуется к использованию ПЛК110:
в системах HVAC
в сфере ЖКХ (ИТП, ЦТП)
в АСУ водоканалов
для управления малыми станками и механизмами
для управления пищеперерабатывающими и упаковочными аппаратами
для управления климатическим оборудованием
для автоматизации торгового оборудования
в сфере производства строительных материалов
Вычислительные ресурсы ПЛК110
В контроллере изначально заложены мощные вычислительные ресурсы при отсутствии операционной системы:
Высокопроизводительный процессор RISC архитектуры ARM9, с частотой 200МГц компании Atmel.
Большой объем оперативной памяти - 8МБ
Большой объем постоянной памяти - Flash память, 4МБ
Объем энергонезависимой памяти, для хранения значений переменных - до 16КБ
Время цикла по умолчанию составляет 1мс при 50 логических операциях, при отсутствии сетевого обмена.
Дополнительные функции:
Широкие возможности самодиагностики плк.
Встроенный аккумулятор, позволяющий «пережидать» пропадание питания - выполнять программу при пропадании питания, и переводить выходные элементы в «безопасное состояние». Время «пережидания» настраивается пользователем при создании проекта.
Встроенные часы реального времени. Возможность создавать и сохранять архивы на Flash контроллера.
Условия эксплуатации ПЛК110
Контроллеры данной линейки эксплуатируется при следующих условиях:
Расширенный температурный рабочий диапазон окружающего воздуха: от минус 10 °С до +50 °С;
закрытые взрывобезопасные помещения или шкафы электрооборудования без агрессивных паров и газов;
верхний предел относительной влажности воздуха - 80 % при 25 °С и более низких температурах без конденсации влаги;
атмосферное давление от 84 до 106,7 кПа.
По устойчивости к климатическим воздействиям при эксплуатации ПЛК110, ПЛК160 соответствует группе исполнения В4 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям при эксплуатации ПЛК110, ПЛК160 соответствует группе исполнения N2 по ГОСТ 12997.
По устойчивости к воспламенению и распространению пламени FV1 корпус контроллера соответствует ГОСТ Р 51841, разделу 6.
Конструктивные особенности ПЛК110

Контроллеры выполнены в компактном DIN-реечном корпусе. Габаритные и установочные размеры отличаются в зависимости от модификации, и приведены в конце раздела.

Расширение количества точек ввода\вывода осуществляется путем подключения внешних модулей ввода\вывода по любому из встроенных интерфейсов.

Электрические параметры ПЛК110
Два варианта питания для каждого контроллера:
Переменный ток: (90-265)В, (47...63)Гц
Постоянный ток: (18-29)В
Небольшая потребляемая мощность до 10Вт
Отличительные особенности линейки:
Небольшое количество точек ввода\вывода
Расширенное количество интерфейсов «на борту» контроллеров
Наличие порта Ethernet
Поддержка протоколов обмена ModBus (RTU, ASCII), ОВЕН, DCon
Возможность работы напрямую с портами контроллера, что позволяет подключать внешние устройства с нестандартными протоколами
Контроллер имеет встроенные часы, что позволяет создавать системы управления с учетом реального времени
Встроенный аккумулятор, позволяющий организовать ряд дополнительных сервисных функций: возможность кратковременного пережидания пропадания питания, перевод выходных элементов в безопасное состояние
Наличие Flash памяти позволяет организовывать архивирование данных на самом ПЛК.
Преимущества ОВЕН ПЛК110[М02]
Наличие встроенных дискретных входов/выходов на борту.
Скоростные входы для обработки энкодеров.
Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей.
Простое и удобное программирование в системе CODESYS v.2 через порты USB Device, Ethernet, RS-232 Debug.
Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS).
4 последовательных порта (RS-232, RS-485) для:
увеличения количества входов-выходов;
управления частотными преобразователями;
подключения панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.
Наличие двух исполнений по питанию (220 В и 24 В).
