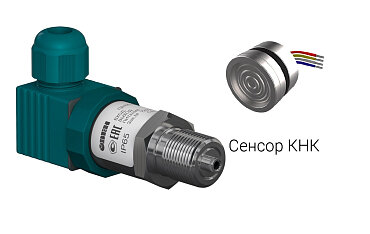

ОВЕН ПД100 модели 1х1 - датчик давления общепромышленный для объектов ЖКХ

Датчики давления ОВЕН ПД100 моделей 111, 171 и 181 – это высокоточные приборы, предназначенные для широкого спектра промышленных применений, где требуется надежное и стабильное измерение давления. Сердцем датчика является измерительная мембрана из высококачественной нержавеющей стали AISI 316L, известной своей коррозионной стойкостью и прочностью. Ключевым компонентом является сенсор, основанный на технологии КНК (кремний на кремнии), обеспечивающей высокую точность измерения – до 0,5% от выходного диапазона. Технология КНК подразумевает использование кремниевой микроструктуры с интегрированными тензорезисторами, что позволяет добиться компактности и высокой чувствительности сенсора. Четыре кремниевых тензорезистора, расположенных на изолирующей подложке, образуют мост Уитстона. Когда давление воздействует на мембрану, она деформируется, что приводит к изменению сопротивления тензорезисторов. Это изменение сопротивления пропорционально приложенному давлению и преобразуется в унифицированный аналоговый сигнал.

Важно отметить, что использование кремниевой технологии обеспечивает отличную долговременную стабильность характеристик датчика, минимизируя дрейф показаний со временем. Кабельный ввод датчиков выполнен в соответствии со стандартом EN175301-803 (DIN43650 А), гарантируя надежное и герметичное соединение кабеля, предотвращая попадание влаги и пыли внутрь корпуса. Это критически важно для работы датчика в сложных условиях окружающей среды. Кроме того, конструктивные особенности датчиков ОВЕН ПД100 обеспечивают высокую устойчивость к гидроударам, что делает их пригодными для использования в системах с пульсирующим давлением. Выходной сигнал датчиков представляет собой унифицированный аналоговый сигнал постоянного тока в диапазоне 4-20 мА. Этот стандартный сигнал легко интегрируется с большинством современных систем автоматического управления (САУ) и контроллерами.

Датчики ОВЕН ПД100 нашли широкое применение в различных отраслях промышленности: гидро- и пневмосистемах (включая системы гидравлического прессования, пневмоприводы и системы управления промышленными роботами), системах водоподготовки и водоснабжения (контроль давления в трубопроводах, насосных станциях), котельной автоматике (регулирование давления пара и воды), автоматике водоканалов (мониторинг давления в сетях водоснабжения и канализации), а также в тепловых пунктах (контроль давления теплоносителя).

В зависимости от исполнения ОВЕН ПД100 может преобразовывать следующие виды давления

избыточное (ДИ);
абсолютное (ДА);
вакуумметрическое (ДВ);
избыточно-вакуумметрическое (ДИВ).



Элементы преобразователя моделей 1Х1:

1 – корпус с тензомодулем.

2 – штуцер для подсоединения к процессу.

3 – угловой разъем для подключения электрических линий связи.

4 – уплотнительная прокладка.

5 – винт с уплотнительной прокладкой для крепления углового разъема на корпусе преобразователя.




Основные характеристики общепромышленного преобразователя ПД100
Измерение избыточного давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (газы, пар, вода, слабоагрессивные жидкости).
Основная приведенная погрешность – 0,5; 1,0 % ВПИ.
Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
Верхний предел измеряемого давления (ВПИ) – от 16 кПа до 40 МПа.
Перегрузочная способность – не более 300 % при ВПИ до 35 кПа, не более 200 % при ВПИ выше 35 кПа.
Степень защиты корпуса и электроразъема преобразователя – IP65.
Помехоустойчивость удовлетворяет требованиям к оборудованию класса А по ГОСТ 30804.6.2-2013
Схема подключения электрических соединений

Схема подключения датчика давления ПД100-ДИ
