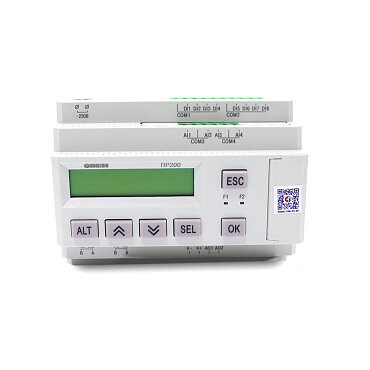

ОВЕН ПР200 – программируемое реле с дисплеем.

Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.

Прибор выпускается в корпусе 7 DIN и имеет на борту до 24 каналов как аналогового ввода/вывода, так и дискретного ввода/вывода.

Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ.

ПРМ-1 – для увеличения дискретных входов и выходов;
ПРМ-3 – для увеличения аналоговых входов и выходов.

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, допускается использование ПР200 и модулей ПРМ с разным типом питания.

Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до двух интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII. Интерфейсы RS-485 могут быть установлены как вручную пользователем при отдельном заказе интерфейсной платы ОВЕН ПР-ИП485, так и установлены на заводе изготовителе при заказе модификации с интерфейсами RS-485.

Написание алгоритма осуществляется пользователем на языке FBD функциональных блочных диаграмм с помощью бесплатной среды программирования OwenLogic.


Загрузка алгоритма производится с помощью кабеля miniUSB (входит в комплект поставки).

Программируется в бесплатном программном обеспечении Owen Logic на языке функциональных блоков.

Области применения ПР200

Водоподготовка:

поддержание уровня воды в резервуарах-накопителях
давления в трубопроводе
контроль наработки насосов и чередования ведущего насоса в системе при каскадном режиме управления
управления трубопроводной арматурой
передача информации на верхний уровень

Вентиляция:

контроль и поддержание уровня влажности и температуры воздуха в помещении
приточно-вытяжные системы для обновления воздуха в помещении
калориферные установки подогрева вентилируемого воздуха
контроль чистоты воздуха закрытых помещений по показаниям газоанализаторов
системы центрального и местного кондиционирования
прямоточные и рециркуляционные системы кондиционирования

Водоочистка:

На водозаборных сооружениях
В подготовке воды бассейнов
В очистке сточных вод путем хлорирования и озонирования

Отопление:

В системах водяного тепло- и холодоснабжения
В системах электрического отопления
В системах умного дома для дистанционного контроля и регулирования температуры и включения/отключения теплого пола, подогрева бойлеров воды и т.д.
