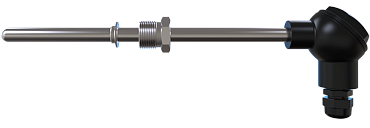

ОВЕН ДТС035 - термопреобразователь сопротивления

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика.

Датчик преобразует изменение температуры в изменение электрического сопротивления постоянного тока. Датчик изготавливаются с коммутационной головкой в различных конструктивных исполнениях, которые позволяют устанавливать их на трубе, погружать в среду и т. д. Во время эксплуатации датчика во взрывоопасных зонах следует использовать взрывозащищенное конструктивное исполнение (в обозначении добавляется EXI). Для подключения датчика к вторичным приборам следует использовать барьер искрозащиты (ОВЕН ИСКРА).

Термосопротивления с коммутационной головкой позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:


ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надежности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):


– ДТС с платиновым ЧЭ:
в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;
в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.
– ДТС с медным ЧЭ:
в диапазоне температур от -50 до +180 °С – не менее 0,95 за 15 000 ч.

При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.

Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.

Конструктивное исполнение коммутационной головки для ДТС


Стандартное исполнение Увеличенная
Пластмассовая Металлическая Пластмассовая Металлическая









Конструктивное исполнение ДТС035

Конструктивное исполнение



Размеры, мм



Материал защитной арматуры



Длина монтажной части L, мм*




D



M



S




ДТС035



8



20 х 1,5 мм**



22



Сталь 12Х18Н10Т



От 60 до 2000




Примечание

* Длина монтажной части L выбирается при заказе

** По специальному заказу возможно изготовление датчиков с трубной резьбой
