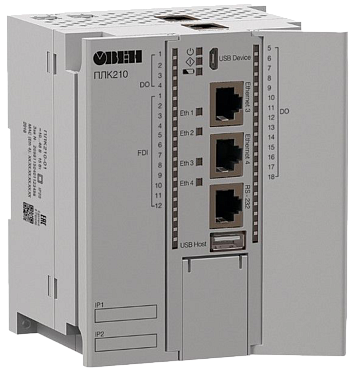

ОВЕН ПЛК210 - высокопроизводительный программируемый контроллер с расширенными сетевыми возможностями

ПЛК210 от ОВЕН представляет собой современное решение для автоматизации с акцентом на расширенные коммуникационные возможности и надежность. Этот моноблочный контроллер объединяет в себе разработку управляющей логики, создание человеко-машинного интерфейса и настройки обмена данными с другими устройствами в рамках единого программного обеспечения.

Контроллер оснащен четырьмя Ethernet-портами, три из которых образуют управляемый коммутатор. Это позволяет гибко настраивать сетевую инфраструктуру и использовать ПЛК210 в качестве шлюза для интеграции с промышленными и корпоративными сетями. Для расширения функциональности и подключения дополнительных входных и выходных сигналов рекомендуется использовать модули Мх210, также работающие через Ethernet.

Такое сочетание возможностей делает ПЛК210 универсальным инструментом для автоматизации различных процессов, обеспечивая надежное взаимодействие между устройствами и высокую степень кастомизации под специфические задачи.

Особенности и преимущества

Высокая производительность

Процессор с частотой до 1800 МГц
Большой объем памяти:
ROM до 8 ГБ
RAM до 2 ГБ
RETAIN 64 Кбайт (MRAM)
Операционная система Linux с RT-патчем
Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU
Расширенные коммуникационные возможности
Ethernet дает ряд преимуществ:
высокая скорость опроса;
мультимастерность;
вариативная топология сети
Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client/broker), SNMP (Manager/Agent)
Поддержка протоколов тепло- и электросчетчиков, возможность реализации нестандартных протоколов
Поддержка GSM/GPRS-модемов
Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard
Возможность подключения к СУБД MySQL и MsSQL
Поддержка Web-визуализации CODESYS
Web-интерфейс для настройки и диагностики контроллера
Простое подключение к OwenCloud

Увеличенная надежность

Двойной ввод питания для резервирования по питанию
Поддержка кольцевой топологии Ethernet при подключении модулей Мх210 (STP/RSTP)
Встроенный Firewall

Эргономичный корпус

Крепление на DIN-рейку или на стену
Съемные клеммники с невыпадающими винтами
Удобная система укладки кабеля
Легко заменяемая батарея CR2032, тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой

Эксплуатация в тяжелых условиях

Расширенный диапазон питающего напряжения: =10…48 В (для ПЛК210-1х: =10…36 В).

Расширенный диапазон температуры окружающей среды: -40…+55 °С (для ПЛК210-1х: -20…+55 °С).

Схема применения



Функциональные схемы

Функциональные схемы ПЛК210-0х






Функциональная схема ОВЕН ПЛК210-01-CS






Функциональная схема ОВЕН ПЛК210-02-CS






Функциональная схема ОВЕН ПЛК210-03-CS






Функциональная схема ОВЕН ПЛК210-04-CS




Функциональные схемы ПЛК210-0х






Функциональная схема ОВЕН ПЛК210-11






Функциональная схема ОВЕН ПЛК210-12






Функциональная схема ОВЕН ПЛК210-14



Типовые схемы подключения
Схема 1




Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN).

Порт Ethernet 4 используется как отдельный изолированный сетевой интерфейс для подключения к глобальной сети (WAN), защищённый межсетевым экраном.

Данная схема позволяет разделить сеть на две зоны, обеспечивая одно пространство IP-адресов для портов Ethernet 1–3.


Схема 2




Порты Ethernet 1 и Ethernet 2 объединены в мостовое подключение к глобальной сети (WAN), защищённое межсетевым экраном.

Порты Ethernet 3 и Ethernet 4 являются отдельными изолированным сетевыми интерфейсами для подключения к локальным сетям (LAN).


Схема 3




Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN).

Порт Ethernet 4 является отдельным изолированным сетевым интерфейсом для подключения к отдельной локальной сети (LAN).

Габаритный чертеж ПЛК210




Габаритный чертеж ПЛК210
