Описание и характеристики
СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 6469-04, 6469-78 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | РБ 03 03 2682 10 |
| Республика Казахстан, КазИнМетр | KZ.02.03.04028-2011/6469-04 |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |

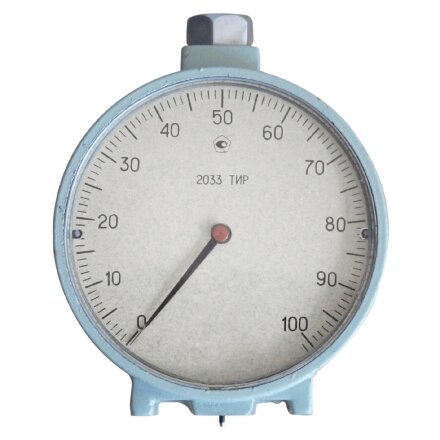

Основные сведения о 2033 ТИР портативном твердомере Шора тип A
Изготовитель: ПО "Точприбор" (СССР), переименованное в 1992 г. в ОАО "Точприбор" (Россия).
Состояние: с хранения или восстановленное изделие.
Поверка: периодическая поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Важно: приборы для измерения твёрдости по Шору тип А, зарегистрированные в Государственном реестре СИ России под № 6469-04, имеют межповерочный интервал 6 (шесть) месяцев, а не 12 месяцев, как у приборов более ранних советских годов выпуска предприятия "Точприбор".
Назначение средства измерений:
Предназначен для определения твердости резины по Шору А в соответствии с ГОСТ 263.
Определение твёрдости заключается в измерении сопротивления резины погружению в нее индентора (наконечника). При внедрении наконечника в испытуемый образец стрелка прибора поворачивается на соответствующий угол, выраженный на шкале в единицах твёрдости по Шору А.
Схема и описание работы твердомера:
Твердомер состоит из корпуса 5 и механизма измерения силы и деформации; механизм монтируют на плате 10 и крепят к корпусу тремя винтами. Через нижнее отверстие в корпусе 5 проходит индентор 18, который ввертывают в резьбовое отверстие рейки 11 и закрепляют в данном положении винтом 12.
Рейка 11 перемещается в шариковых направляющих кронштейна 3. В верхней части рейки закреплена опора 16, на винтовую часть ее навернута и опирается пружина сжатия 15. Верхний конец пружины 15 опирается на торец регулировочного винта 13.
При перемещении рейки 11 поворачивается трибка 2 с зубчатым колесом 1 и трибка 9 с насаженной на ее конец стрелкой 6. В корпус 5 ввинчена головка 4, служащая для нажатия на прибор при определении твёрдости и для присоединения твердомера к настольному приспособлению с постоянным усилием прижима к образцу.
При нажатии тведомера на испытуемую поверхность индентор 18 через рейку 11 и опору 16 передает усилие сопротивления материала на пружину 15, деформируя ее. Перемещение индентора передается через рейку 11 и зубчатую передачу на стрелку прибора, которая повертывается на определенный угол, выраженный на шкале единицами твердости.
При перемещении индентора до уровня опорной поверхности твердомера стрелка повертывается на 280°, что соответствует 100 делениям шкалы прибора.
ВАЖНО:
1. Все приборы для измерения твердости резины по Шору А модели 2033 ТИР выпуска до 2004г имеют межповерочный интервал 1 год, все твердомеры 2033 ТИР выпуска после 2004г имеют межповерочный интервал 6 месяцев.
2. Выпуск приборов для измерения твердости резины по Шору А модели 2033 ТИР прекращён в 2011г. после начала процедуры банкротства изготовителя АО "Точприбор", закончившейся в 2021 г. полной ликвидацией предприятия.
