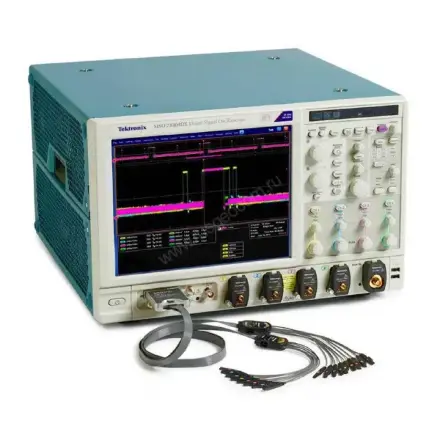

Осциллограф Tektronix MSO73304DX

Уникальные возможности осциллографа MSO73304DX в сочетании с исключительными характеристиками захвата и анализа сигналов позволяют ускорить решение измерительных задач.

Аналоговая полоса пропускания до 33 ГГц и время нарастания 9 пс предоставляют возможность работать с самыми современными высокоскоростными последовательными интерфейсами
Истинная полоса пропускания в режиме реального времени по двум аналоговым каналам 33 ГГц
Лучшие в отрасли значения частоты дискретизации и разрешающей способности по времени
100 Гвыб./с по двум каналам
По всем четырем каналам одновременно:
Полоса пропускания до 23 ГГц
Частота дискретизации в режиме реального времени до 50 Гвыб./с
Длина записи до 250 Мвыб. с функцией MultiView Zoom™ для быстрой навигации
Самая высокая скорость захвата – более 300 000 осциллограмм в секунду на канал
16 цифровых каналов с разрешающей способностью 80 пс для отладки аналоговых и цифровых схем
Уникальная технология iCapture® позволяет просматривать аналоговые характеристики цифровых сигналов без переключения пробника
Система запуска по сигналам последовательных интерфейсов со скоростями до 6,25 Гбит/с обеспечивает запуск по определенной кодовой последовательности протокола NRZ или 8b/10b для локализации событий, зависящих от комбинации данных
Специализированное программное обеспечение для тестирования на соответствие различным стандартам, автоматизации измерений и простоты использования.
Превосходная целостность сигнала и отличное соотношение сигнал-шум предоставляют самое точное отображение осциллограмм
Система запуска Pinpoint – минимальное время выявления аномалий в сигнале для эффективной диагностики и быстрого поиска решений
Визуальный запуск – точное задание момента запуска и нахождение редких событий в сложных сигналах
Поиск и маркировка позволяют находить интересующие события в осциллограмме аналоговых или цифровых сигналов и запускаться по ним
Опции автоматизированного запуска по сигналам последовательных шин и их декодирования для PCI Express, 8b/10b, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B и MIPI D-PHY и M-PHY
P7600 и P7500 Пробники серии TriMode позволяют получить идеальный согласованный тракт от исследуемого устройства до входа осциллографа
17-канальные логические пробники P6780, P6750 и P6717А с полосой пропускания до 2,5 ГГц позволяют подавать на вход осциллографа высокоскоростные цифровые сигналы (только для MSO70000)
