Описание и характеристики

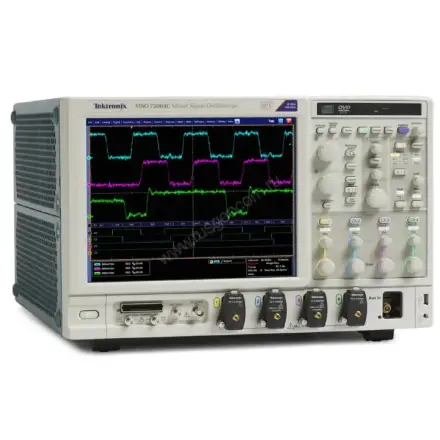

Цифровой осциллограф смешанных сигналов
20 ГГц
4 аналоговых канала (50 Ом, TekConnect)
Скорость нарастания 14 пс (20%-80%)
Дискрет. 8 бит (5.5 эфф.) в реальном времени до 100 ГГц на 2 каналах или 50 ГГц всех каналах
16 цифровых каналов м
Память 10 МБ/канал (опц. - до 250 МБ/канал)
Вертикальный шум 0,59%
Мин. шумовой джиттер 400 фс (RMS)
DPO/DPX- захват до 300000 осц/с на каждом канале одновр.
Цв.сенсорный XGA-дисплей 30 см
Развертка 10 мВ-0.5 В/дел. и 20пс/дел - 1000 с/дел.
Pinpoint-синхронизация (более 1400 режимов)
Запуск по паттерну и телекоммуникационным сигналам (опция)
Аппаратное восстановление тактовой частоты (опция)
БПФ
53 а/измерений
Статистика и гистограммы
Настраиваемый интерфейс MyScope
Windows XP / ПК: HDD, CDRW, GPIB, USB, LAN, RS232, видеовыход.
20 ГГц
4 аналоговых канала (50 Ом, TekConnect)
Скорость нарастания 14 пс (20%-80%)
Дискрет. 8 бит (5.5 эфф.) в реальном времени до 100 ГГц на 2 каналах или 50 ГГц всех каналах
16 цифровых каналов м
Память 10 МБ/канал (опц. - до 250 МБ/канал)
Вертикальный шум 0,59%
Мин. шумовой джиттер 400 фс (RMS)
DPO/DPX- захват до 300000 осц/с на каждом канале одновр.
Цв.сенсорный XGA-дисплей 30 см
Развертка 10 мВ-0.5 В/дел. и 20пс/дел - 1000 с/дел.
Pinpoint-синхронизация (более 1400 режимов)
Запуск по паттерну и телекоммуникационным сигналам (опция)
Аппаратное восстановление тактовой частоты (опция)
БПФ
53 а/измерений
Статистика и гистограммы
Настраиваемый интерфейс MyScope
Windows XP / ПК: HDD, CDRW, GPIB, USB, LAN, RS232, видеовыход.
Технические характеристики
БрендTektronix
