Описание и характеристики

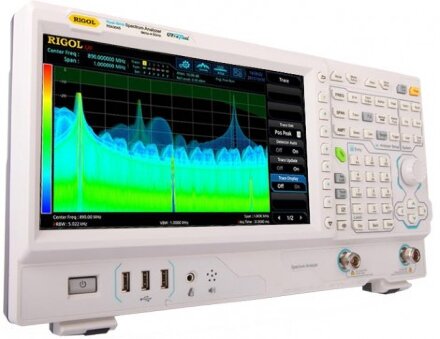

Анализатор спектра реального времени RIGOL RSA3030 позволяет исследовать сложные сигналы в частотном диапазоне до 3 ГГц, используя полосу анализа в базовом варианте шириной 10 МГц, в ходе разработки и отладки цифровой приемо-передающей аппаратуры, устройств беспроводной передачи данных и другого телекоммуникационного оборудования.
Реализуя патентованную технологию Ultra Real от Rigol Technologies, он обеспечивает выполнение высокоскоростных измерений, осуществляя непрерывный сбор и анализ информации, с разными вариантами отображения спектральных данных. Также эта модель может работать в свипирующем режиме GPSA, используя стандартные функции приборов семейства DSA.
В реальном времени анализатор спектра позволяет исследовать частотные параметры объектов контроля, используя 6 видов оконных функций: Blackman-Harris, Rectangular, Gaussian, Kaiser, Hanning или Flattop. При этом для режима RTSA доступны четыре разнотипных детектора, а для GPSA – шесть типов. Возможность синхронизации по частотной маске, с поддержкой задания собственных шаблонов, упрощает выявление кратковременных событий.
Преимущества RIGOL RSA3030
- Расширяемость – с помощью опций ряд характеристик, включая минимальную длительность захвата, ширину полосы RBW, максимальную ширину полосы анализа в реальном времени и т.д., может быть улучшен до уровня старшей серии RSA5000, также возможно дооснащение анализатора предварительным усилителем для повышения чувствительности, квазипиковым детектором и фильтрами для испытаний на ЭМС, доступна активация режимов измерения дополнительных 11 параметров.
- Наглядность и информативность – поддерживаются разнотипные варианты визуализации в реальном времени: с отображением в окне обычного спектра, спектральной плотности, спектрограммы, временного распределения мощности, с комбинированием и одновременным выводом на экран двух или трех из них; в режиме GPSA можно отслеживать до 6 кривых, при этом также высвечиваются текущие параметры для каждой трассы.
- Гибкое управление – ввод необходимых данных, выбор функций и установку других настроек можно производить с помощью кнопочного интерфейса, 10,1″ сенсорного multi-touch экрана или используя подключаемую внешнюю клавиатуру и компьютерную мышь; в дистанционном режиме прибор работает под управлением ПК, используя для обмена данными порты USB или LAN.
