Описание и характеристики

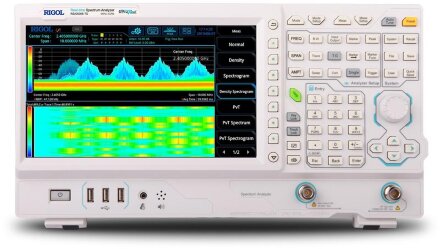

Анализатор спектра реального времени RIGOL RSA3030E-TG с трекинг-генератором, оснащенный сенсорным дисплеем и расширенным набором интерфейсов для интеграции с другим оборудованием, реализует технологию Ultra-Real, позволяя решать широкий круг сложных измерительных задач с задействованием различных режимов работы инструмента. С целью снижения общей стоимости прибора ряд функций, которыми снабжены изделия старшей серии RSA5000, в данном устройстве доступны в качестве дополнительных опций.
Широкий частотный диапазон, до 3 ГГц, и поддержка цифровых режимов демодуляции делает E-модификацию оптимальным выбором для отладки и тестирования аппаратуры беспроводной связи ближнего радиуса действия, в том числе устройств IoT, оборудования из состава систем "умный дом" и т.п., а также для серийных исследований автоматизированных процессов.
Основные режимы работы RIGOL RSA3030E-TG
- RTSA – с помощью оконных фильтров БПФ оборудование в реальном времени визуализирует спектр, спектрограмму, спектральную плотность или распределение мощности по времени в полосе анализа 10 МГц, исключая даже кратковременные пропуски при захвате сложных сигналов.
- GPSA – при супергетеродинном преобразовании сигнала с переносом на ПЧ обеспечивается контроль его амплитудно-частотных характеристик, фильтрация ограничивает полосу пропускания для выделения полезных компонентов из шумового фона; при установке нулевой полосы обзора можно отслеживать сигналы во временной области.
- EMI – с помощью опциональных фильтров ЭМИ и квази-пикового детектора анализатор спектра позволяет выполнять предварительное тестирование целевых объектов на электромагнитную совместимость; поддерживается возможность измерения уровня излучений с подключаемыми датчиками ближнего поля.
- VSA – служит для векторного анализа I- или Q-компонент, с определением качественных характеристик модулированного сигнала ASK/FSK, который отображается во временной области в виде созвездия или глазковой диаграммы; фактический сигнал может сравниваться с образцовым, сформированным самим анализатором, что упрощает выявление битовых ошибок обработки.
При активации опции расширенных измерений анализатор может отслеживать мощность во временной области, мощность соседнего канала, многоканальную мощность, занимаемую полосу пропускания, полосу пропускания излучения, соотношение сигнал-шум, гармоники, TOI и т.д. Наличие внутреннего следящего генератора позволяет также контролировать величину обратных потерь и другие параметры КСВН при задействовании опционального измерительного моста.
