Описание и характеристики

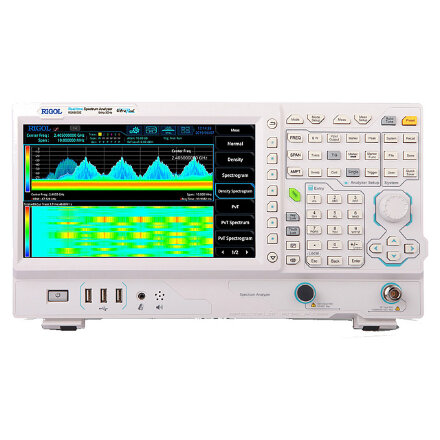

Анализатор спектра реального времени RIGOL RSA3030E, предназначенный для углубленного исследования спектральных параметров сигналов в полосе частот от 9 кГц до 3 ГГц, относится к лабораторным приборам среднего класса, позволяя решать широкий круг задач на разных этапах проектирования и отладки радиочастотных устройств. Построенный на основе технологии Ultra-Real, он отличается многофункциональностью, реализуя широкий перечень измерительных режимов, которые доступны в стандартном варианте или при активации дополнительных опций. В отличие от других моделей серии RSA3000, в E-модификации дополнительно предусмотрена опциональная поддержка режима демодуляции ASK-FSK.
- GPSA – обеспечивает сканирование по всему диапазону частот перестраиваемым узкополосным фильтром с минимальным RBW 1 Гц и воспроизводит все измерительные и аналитические функции, реализованные в приборах линейки DSA, с возможностью отслеживания до 6 трасс.
- RTSA – при исследовании сложных сигналов анализатор спектра обеспечивает непрерывность данных, выполняя параллельное сканирование в полосе анализа, расширяемой до 40 МГц, и обеспечивая 7 типов визуализации, включая одновременное отображение обычного спектра и PvT, спектрограммы и спектральной плотности, и т.д.
- EMI – при испытаниях на ЭМС задействуется опциональные фильтры электромагнитных помех и квазипиковый детектор, а также соответствующий программный пакет; дополнительно могут использоваться подключаемые датчики ближнего поля для определения уровня паразитных излучений и полей, наводимых объектом контроля.
- VSA – реализует базовые функции анализатора векторной модуляции при активации опции, обеспечивая возможность тестирования беспроводных устройств, использующих сигналы соответствующего типа.
При использовании анализатора спектра RIGOL RSA3030E в качестве отдельного испытательно-измерительного прибора, для его настройки, выбора функций и режимов, а также активации встроенных средств обработки результатов можно использовать кнопочный интерфейс и сенсорные функции multi-touch дисплея. Наличие HDMI выхода позволяет реализовать демонстрационные функции устройства, транслируя изображение с его дисплея на внешний монитор, экран телевизора или проектор. Для удобства управления предусмотрена возможность использования клавиатуры и компьютерной мыши, которые можно подключать одновременно со съемным устройством хранения информации и GPIB переходником. Подключение к ПК для работы в дистанционном режиме реализуется через интерфейсы LAN и USB-DEVICE.
