Описание и характеристики

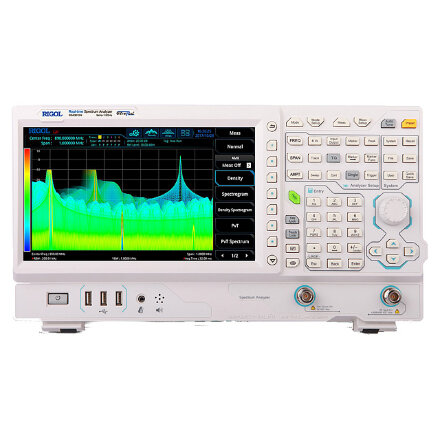

Анализатор спектра реального времени RIGOL RSA3015N с трекинг-генератором и векторным анализатором цепей – универсальный лабораторный инструмент с рабочим диапазоном 9 кГц - 1.5 ГГц, реализующий технологию Ultra-Real, который за счет высоких характеристик и поддержки дополнительных специализированных режимов позволяет решать сложные задачи по отладке и диагностике современного РЧ оборудования и коммуникационных устройств. Благодаря многофункциональности, прибор способен заменить собой классический анализатор спектра с гетеродинным переносом частоты, анализатор реального времени, скалярный анализатор, векторный анализатор цепей, а при задействовании дополнительных опций может применяться для предварительных испытаний объектов контроля на электромагнитную совместимость.
Стандартная полоса обзора RIGOL RSA3015N в режиме RTSA составляет 10 МГц и может быть опционально расширена до 25 или 40 МГц – для отслеживания широкополосных сигналов со скачкообразным изменением. Обеспечивая скорость обработки данных до 146 484 преобразований/с, прибор характеризуется высокой производительностью. При необходимости отслеживания спорадических и редко встречающихся событий предусмотрена возможность запуска по частотной маске с индивидуальной настройкой шаблона. Поддержка семи режимов визуализации позволяет гибко адаптировать анализатор спектра под конкретные аналитические задачи. Возможность одновременного вывода на дисплей разнотипных окон упрощает отладку и локализацию причин сбоев, позволяя выявлять связанные события.
В режиме VNA, когда в качестве источника тестового сигнала используется встроенный следящий генератор, полоса пропускания которого совпадает с частотным диапазоном анализатора, Прибор способен измерять КСВН, показатели комплексных коэффициентов передачи и отражения, а также определять расстояние до дефекта в ВЧ линиях.
Преимущества RIGOL RSA3015N
- Гибкий пользовательский интерфейс – прибором можно управлять, используя сенсорные функции multi-touch дисплея и традиционные кнопки на передней панели, поддерживается возможность подключения компьютерной клавиатуры и мыши, а также дистанционный режим работы совместно с ПК.
- Наглядность – наличие HDMI выхода позволяет транслировать изображение с экрана прибора на внешний монитор или проектор, реализуя демонстрационные функции изделия.
- Расширяемость – с помощью опций можно улучшать базовые характеристики анализатора, а также наращивать его возможности, включая измерение дополнительных параметров.
