Описание и характеристики

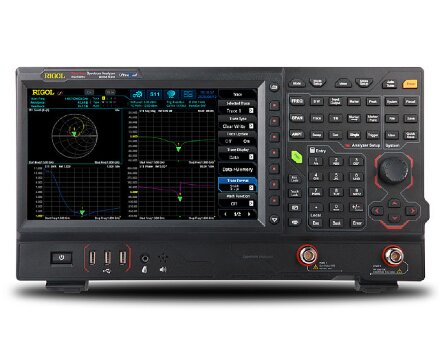

Анализатор спектра реального времени RIGOL RSA5032N с трекинг-генератором и векторным анализатором цепей относится к топовой линейке высокопроизводительных лабораторных приборов на платформе UltraReal, предназначенных для решения сложных измерительных задач. Оборудование работает в диапазоне частот от 9 кГц до 3.2 ГГц и поддерживает различные режимы тестирования радиочастотной аппаратуры, активных и пассивных и компонентов, являясь оптимальным инструментом для обеспечения полного цикла разработки и отладки устройств связи и беспроводного обмена данными.
Заменяя собой целый набор специализированных приборов и поддерживая интеграцию с состав автоматизированных испытательных стендов, с расширением базовых возможностей с помощью опций, анализатор спектра также может использоваться на производстве, для фундаментальных и прикладных исследований, образовательных нужд и т.п.
Поддерживая различные режимы работы, модель способна заменить собой классический свипирующий анализатор спектра, анализатор реального времени и векторный анализатор цепей. Устройство может отслеживать широкий перечень спектральных и мощностных параметров, амплитудные и фазовые характеристики объектов контроля в частотной и временной области, показатели S11, S21, КСВН, расстояние до неоднородности в тракте и т.д. Дополнительно доступны функции расширенной демодуляции цифровых сигналов, с определением качественных характеристик радиочастотных передатчиков и тестирования на соответствие требованиям ЭМС согласно популярным стандартам. Расширить базовый перечень измеряемых параметров позволяет опция Advanced Measurement Kit.
Преимущества RIGOL RSA5032N
- Гибкое управление – анализатор снабжен традиционным кнопочным интерфейсом и сенсорным дисплеем, поддерживается возможность подключения компьютерной мыши и клавиатуры, для чего предусмотрены три USB-порта на передней панели, а также трансляция изображения с экрана на внешний дисплей через HDMI-выход; для реализации дистанционного режима работы служат каналы USB и LAN-LXI.
- Наглядность и информативность прибора обеспечивается благодаря реализации широкого перечня вариантов визуализаций и поддержке мультиоконного режима.
- Высокая производительность – опциональное ПО дает возможность автоматизировать процессы тестирования при использовании анализатора совместно с ПК, ускоряя проверку соответствия параметров объекта контроля нормативным показателям.
