Описание и характеристики

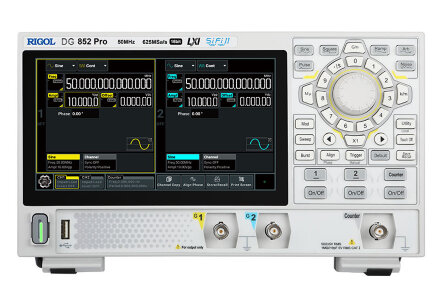

Генератор сигналов произвольной формы Rigol DG852 Pro, снабженный двумя независимыми каналами с частотным диапазоном до 50 МГц и поддержкой синхронной работы, представляет собой многофункциональное лабораторное устройство, способное воспроизводить стандартные функции и типовые сигналы разных видов из внутренней памяти: медицинские, инженерные, биоэлектрические, тригонометрические, математические и пр. Поддерживается внутренняя и внешняя модуляция, наложение гармоник до 20 уровня встроенными средствами генератора сигналов, настраиваемое свипирование, воспроизведение пакетов сигналов и последовательностей, в том числе пользовательских. Прибор может использоваться автономно либо в составе лабораторных систем, реализуя дистанционное управление через интерфейсы USB или LAN.
От предыдущего поколения линейки DG800 генератор сигналов Rigol DG852 Pro отличается полностью переработанным дизайном. Изделие выполнено в форм-факторе современных осциллографов – в тонком корпусе с крупноразмерным сенсорным дисплеем и расширенной клавиатурой. С целью уменьшения общего размера устройства реализовано внешнее питание через интерфейс Type-C, которое может осуществляться от сетевого адаптера или повербанка соответствующего типа.
За счет группировки органов управления обеспечивается интуитивная понятность работы с прибором. Вызов сигналов стандартных форм и активация основных режимов производится клавишами прямого доступа. Генерирующие контуры и канал частотомера могут включаться-выключаться независимо друг от друга с помощью соответствующих кнопок. Для ускорения ввода данных можно использовать цифровую клавиатуру, кнопки которой размещены вокруг поворотного энкодера – как в блоках питания DP800.
Преимущества Rigol DG852 Pro
- Повышенная частота дискретизации, по сравнению с изделиями серии предыдущего поколения, обеспечивает более точное воспроизведение форм сигналов, в том числе быстроменяющихся, а технология поточечного формирования сигнала SiFi II минимизирует "ступенчатый" эффект, возникающий при цифро-аналоговом преобразовании.
- Встроенный частотомер, снабженный отдельным измерительным входом на передней панели, дает возможность контролировать частотные параметры сигналов в диапазоне до 500 МГц, исключая необходимость использования дополнительного внешнего прибора.
- 7-дюймовый дисплей поддерживает двухэкранный режим, позволяя отслеживать параметры одновременно обоих каналов в ходе настроек и при выполнении работ.
