Описание и характеристики

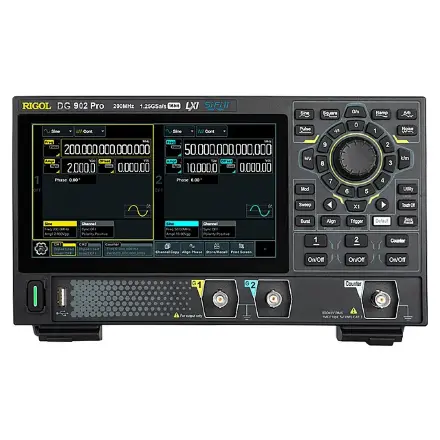

Генератор сигналов произвольной формы Rigol DG902 Pro, оборудованный двумя независимыми каналами с полосой пропускания 70 МГц, продолжает линейку лабораторных приборов с 16-битным разрешением, которые позволяют эффективно решать широкий круг задач по тестированию и отладке разнотипных устройств и систем. Версия PRO отличается от предыдущего поколения серии DG900 увеличенной до 1,25 Гвыб/с частотой дискретизации, расширенным набором функций и полностью переработанной конструкцией, за счет чего повышена гибкость и наглядность устройства.
Встроенная память генератора сигналов, объем которой в базовом варианте составляет по 16 M точек на канал, с поддержкой опционального увеличения в два раза, сберегает 148 форм стандартных и произвольных сигналов, сгруппированных по типу: общие, инженерные, биоэлектрические, медицинские, модуляционные, математические, тригонометрические и пр. Каналы могут работать независимо по отдельности либо одновременно автономно или синхронно, выдавая непрерывный периодический сигнал, накладывая свипирование, 7 видов модуляции или формируя пакеты.
Особенности Rigol DG902 Pro
- Встроенный частотомер с отдельным выходом на передней панели позволяет выполнять частотные измерения в диапазоне до 1 ГГц без задействования дополнительного оборудования, не загромождая пространство на рабочем месте дополнительной аппаратурой.
- Регулируемый импеданс упрощает согласование устройства с объектом контроля, на который выдается тестовый сигнал.
- Гибкое питание – источник постоянного тока подключается к генератору через интерфейс Type-C, в его качестве можно использовать сетевой преобразователь либо внешний аккумуляторный модуль.
В отличие от приборов базовой линейки DG900, генератор сигналов Rigol DG902 Pro выполнен в плоском корпусе с вертикальным размещением. Крупноразмерный экран с диагональю 7 дюймов и разрешением 1024 x 600 позволяет визуально контролировать параметры сигналов в обоих каналах одновременно. Управление производится с помощью кнопочного интерфейса и сенсорных функций экрана. С целью ускорения ввода числовых показателей предусмотрена цифровая клавиатура с круговым расположением вокруг энкодера, используемого для гибкой подстройки. Для реализации дистанционного управления служат порты USB и LAN. Крепеж стандарта VESA на задней стороне дает возможность размещать его на стене или на специальной стойке с произвольно изменяемым положением, экономя пространство на рабочем месте.
